7 סיבות מדוע פיני פוגו הם פתרון המחברים הטוב ביותר
Pogo Pin הם התאמה מושלמת ליישומים רבים כמו עגינה, חיבורי לוח ללוח או טעינה. הנה הסיבה.

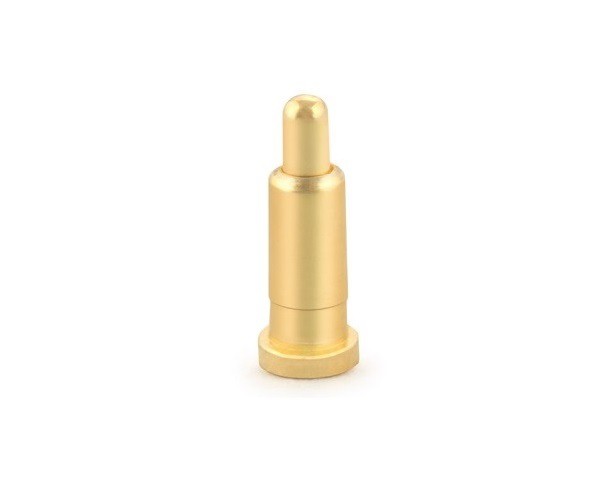

מחברים קפיציים או מה שנקרא סיכות פוגו הופכים פופולריים יותר ויותר מאז שחברות בולטות כמו אפל ומיקרוסופט השתמשו בהם במוצרי הצריכה שלהם.
פיני Pogo משלבים כמה יתרונות המבדילים אותם מרוב סוגי המחברים האחרים.
במאמר של היום נדון ביתרון אלה ונבחן מקרוב כיצד ניתן למנף את היתרונות הללו בעיצוב שלך.
היסטוריה קצרה של סיכות פוגו
לפני שנתחיל ישירות ל-7 הסיבות, נתחיל בהיסטוריה קצרה של סיכות פוגו. סוג המחבר קיים בערך 50 שנה. מהנדסים של המשמר הוותיק יזכרו שלסיכות האלה לא היה המוניטין הטוב ביותר. לעתים קרובות הם היו לא יציבים, בעלי זרם נמוך והיו רגישים מאוד לכל סוג של רטט שפסל אותם עבור יישומים רבים שכללו העברת נתונים. מאז הופעתה של תעשיית בדיקת המוליכים למחצה, פיני בדיקה עמוסי קפיצים עשו שיפורים משמעותיים. ההתקדמות הטכנולוגית שהייתה נחוצה כדי לכווץ את גודלם לרמה שתהפוך אותם למתאימים לגובהים העדינים הנדרשים במהלך הליכי בדיקת IC, הועברו למחברי פוגו פינים בדרגת צרכן.
אז למה סיכות פוגו כל כך פופולריות היום ומה הופך אותן להתאמה אידיאלית עבור יישומים רבים? הנה הסיבות:
1. בואו נדבר על Pogo Pin Cost
רוב המחברים מיוצרים, תוך שימוש בתהליך ההחתמה. תהליך זה לוקח בעצם חתיכת מתכת דקה שנוצרת על ידי הטבעה של המתכת בצורה הנכונה על ידי תבנית.
בדוק את הסרטון הקטן הזה שמסביר את התהליך.
בניגוד לכך, סיכות פוגו מיוצרות בתהליך הפנייה. תהליך זה משתמש בחתיכת מתכת עגולה ומסובב אותה מהר מאוד. קצה חד הוא לאחר מכן לגרד את החלקים מבלוק המתכת שאינם נחוצים.
ההבדל העיקרי בין שני התהליכים הוא עלות הכנת תבנית. ייצור תבנית יכול לעלות עד 5000 דולר. המשמעות היא שהעלות עבור תבנית זו חייבת להיכלל בחישוב שיכולה להוות גורם מחיר משמעותי. תסתכל על החישוב לדוגמה הזה:
במיוחד עבור מחברים לא סטנדרטיים בכמות נמוכה Pogo Pins הם האלטרנטיבה היעילה יותר. בדוגמה לעיל המחיר עלה ביותר מ-80 אחוז.
2. המחבר הטוב ביותר עבור חווית המשתמש הטובה ביותר

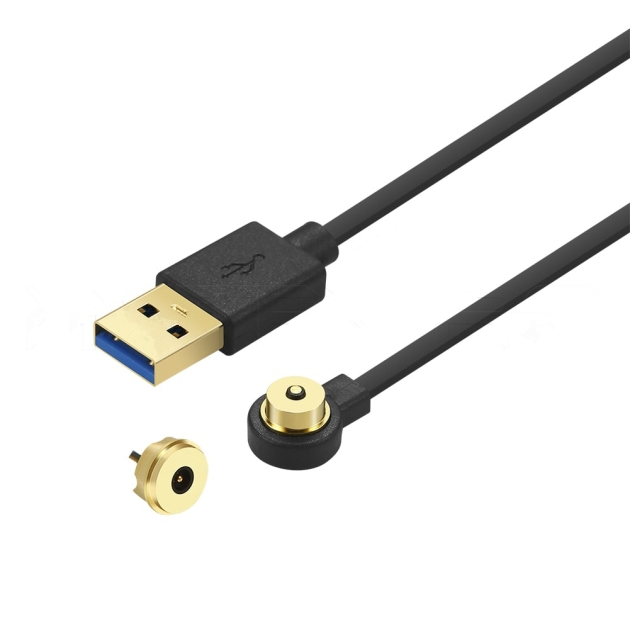

מחברים טעוני קפיצים נוחים. אני בטוח שלכל אחד יש דעה לגיטימית משלו על מוצרי אפל, אבל כשהשתמשתי לראשונה בכבל הטעינה של Magsafe במחשב הנייד של חבריי בשנת 2008, הייתי ממש מבולבל. זו גאונות. פשוט הצמד אותו, יישור אוטומטי, פשוט לשימוש. כך עובדת ההנדסה. ביצוע שינויים קטנים במוצרים מבוססים שנותנים למשתמשים את אפקט הוואו הזה והופכים אותם ללקוחות מותג נאמנים.
מחברי פינים של Pogo לרוב מעניקים שיפור בחוויית המשתמש הזו. במיוחד כאשר נעשה באופן שייישר אותם אוטומטית למכשיר.
3. המחבר הנכון לחלל קטן
רוב המחברים הם גדולים ויציבים, או קטנים ושבירים. Pogo Pins משלבים את שני היתרונות במוצר אחד. הם יכולים להיות קטנים במיוחד בעודם שורדים עד מיליון דחיסות. זאת בשל עיצוב הקפיץ הספציפי שלהם ששומר על גודלו ויציבותו. קפיץ שטוח מוטבע מגביר את העומס על פינת הכיפוף בעוד שלקפיץ ספירלי יש חלוקת כוח אחידה במהלך הדחיסה. זה מאפשר לעשות עיצובים קטנים יותר.
4. למה פוגו פינים הם סוג המחברים העמיד ביותר
מחברים קפיציים עמידים במיוחד. שלא כמו כל סוג מחבר אחר, פיני פוגו דחוסים אנכית. דחיסה כיוונית אחת זו של כל החלקים מפחיתה את הבלאי של כל חלק באופן משמעותי. הבעיה כאן היא שכאשר מכניסים מחבר, שתי יריעות מתכת נשרטות זו על זו. זה ידרדר את הציפוי החיצוני לאורך זמן ויפחית את כושר הנשיאה הנוכחי. אפקט זה חזק יותר כאשר משתמש מחבר את המחבר בעוצמה רבה יותר. עם זאת, זה לא יכול לקרות עם סיכות פוגו שכן מרכיבי החיכוך היחידים הם האינטראקציה בין הבוכנה לחבית. חיכוך זה נוצר באמצעות כוח הקפיץ הפנימי המוגבל ומצוין על ידי המהנדס.
5. מחבר בעל סובלנות גבוהה
לאף סוג מחבר אחר אין תנועה כה גבוהה כפי שקורה למחברי פוגו פינים. זה נותן למהנדסים ולמשתמשים כמות עצומה של חופש בעת השימוש במחבר.
ניתן לפצות על טעויות ייצור קטנות על ידי נסיעת העבודה. המחברים המשמשים בתוך הטלפון, כאשר מחברי קפיצים שטוחים קטנים שנגעו במגעי חיישן טביעת האצבע הותקנו על הכיסוי האחורי של הטלפון. באזורים חמים הפלסטיק של הכיסוי האחורי התרחב והרים את רפידות המגע הרחק מהמחברים. ניתן היה להימנע מכך על ידי שימוש במחבר עם תנועה ארוכה יותר, המציע יותר סובלנות לעיוותים חומריים כאלה.
6. חיבור הרכבה פשוט
אחד השיקולים העיקריים בעת תכנון מכשיר הוא ההרכבה. ביצוע חיבורים ידניים הוא יקר ודורש הרבה עבודה. עם מחבר לוח ללוח המשתמש בפינים של פוגו, אין צורך ביישור ידני. ניתן להרכיב חלקים במהירות תוך כדי
בעל גמישות רבה מבחינת סדר ההרכבה. זה הופך את סיכות הפוגו לבחירה פופולרית יותר ויותר. עם פינים כגון פין הברגה, המהנדסים יכולים אפילו לשלב הרכבה וחיבור בו זמנית.
7. זרימת זרם יציבה
הנקודה האחרונה היא היציבות יוצאת הדופן של הזרם הנוכחי. ניתן להצטייד בנפרד ב-Pogo Pins בכוחות ובעיצובים קפיציים ספציפיים. כאשר מגבירים את כוח הקפיץ, הבוכנה נלחצת יציבה יותר אל הקנה שבתוך הסיכה. זה מביא למוליכות טובה יותר. עיצובים שונים כגון עיצוב הכדור ועיצוב High Current Pogo מובילים גם הם לשיפור בזרימת הזרם. המפתח כאן הוא למקסם את מספר נקודות המגע בין הבוכנה לקנה כדי להקטין את הסיכוי לניתוק זמני. במהלך ניתוק כל הזרם עלול לזרום דרך הקפיץ מה שעלול לגרום להתכה של הקפיץ ובסופו של דבר להוביל לכשל בפין.
