קונספט העיצוב הבסיסי,עיצוב בוכנה, וגובה עבודה של Pogo Pin

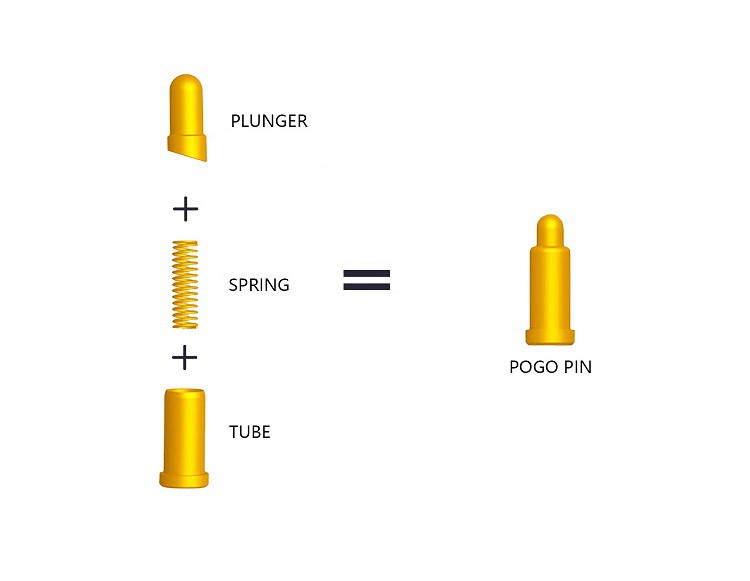

תפיסת העיצוב הבסיסית של ה-Pogo Pin (מחבר קפיצי):
המאפיינים החשמליים ימצאו באופן פעיל את הנתיב עם ההתנגדות הנמוכה ביותר להולכת הזרם, את המצב הטוב ביותר
הזרם יועבר מפיר המחט אל דופן הצינור החיצוני ולאחר מכן אל ה-PCB. בשלב זה, ערך ההתנגדות הוא הקטן ביותר.

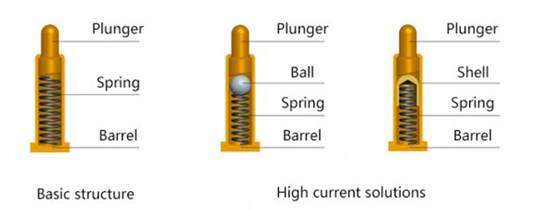

עיצוב הבוכנה הבסיסי של ה-Pogo Pin (מחבר טעון קפיץ):
זנב הטיה
עיצוב ה-Bias Tail הוא הנפוץ והזול ביותר לייצור עם איזון טוב בין ביצועים, מחיר וגודל. עיצוב זה יכול להבטיח עכבה תחתית יציבה.
יתרון: התנגדות נמוכה ויציבה
תרגיל אחורי
המקדחה האחורית משמשת בדרך כלל בסביבה עם מחברים קטנים, כגון אוזניות אלחוטיות, סמארטפונים או מכשירי IoT קטנים. הגודל הקטן יכול לעמוד בדרישות הגמישות של הלקוחות מכיוון שאורך הקפיץ של עיצוב זה יכול לעלות על אורך צינור המחט. במקרים מסוימים שבהם המקום מוגבל.
עיצוב קונוס
עיצוב מסוג זה הוא הבחירה הטובה ביותר עבור המחבר עם דרישות קונצנטריות גבוהות מכיוון שניתן להגדיר את הקפיץ בצורה הטובה ביותר על פין הזנב המחודד של ציר הפין ישירות. זנב מחודד בתחתית ציר הסיכה ממוקם בחלק הפנימי של הקפיץ, כדי להפחית את הרעידה של ציר הסיכה. יתרון: סיבוב קל, מעט שיפוע, עלות נמוכה.
עיצוב כדור
עיצוב הכדור הוא האפשרות הטובה ביותר עבור סביבות מאתגרות כמו מכונות כבדות, טעינה ויישומים רפואיים, המגע יציב יותר וזרם גבוה חשוב.
יתרון: התנגדות יציבה, יכולה לעבור זרם גבוה

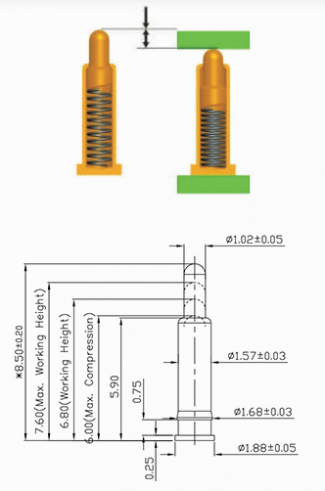

גובה העבודה הבסיסי של פין Pogo (מחבר קפיצי):
בדרך כלל, כמות הדחיסה במהלך הפעולה היא 2/3 מהתנועה הכוללת, אם כמות הדחיסה מספיקה, הכוח החיובי נמוך מדי ולכן העכבה אינה יציבה.
שימוש בפין פוגו בגובה עבודה יגדיל משמעותית את העמידות והביצועים של המחבר.
לוחית המגע של הסוללה או אצבע הזהב המחברת את סיכת הפוגו תהיה נקייה מלכלוך, חמצון וכו'.
נא להגביל את השימוש בטווח המפרטים המצוינים בשרטוט.
