מחברי פוגו פינים: פתרון קפיצי לחיבורי חשמל
מחברי פינים של פוגו, הידועים גם כמחברים קפיציים, הם סוג של מחברים חשמליים המשתמשים בפינים קפיציים כדי ליצור קשר ולהשלים מעגל. הם נמצאים בשימוש נפוץ באלקטרוניקה וציוד בדיקה שבהם יש צורך בחיבור אמין שניתן לשדך ולבטל בקלות.
איך סיכות פוגו פועלות

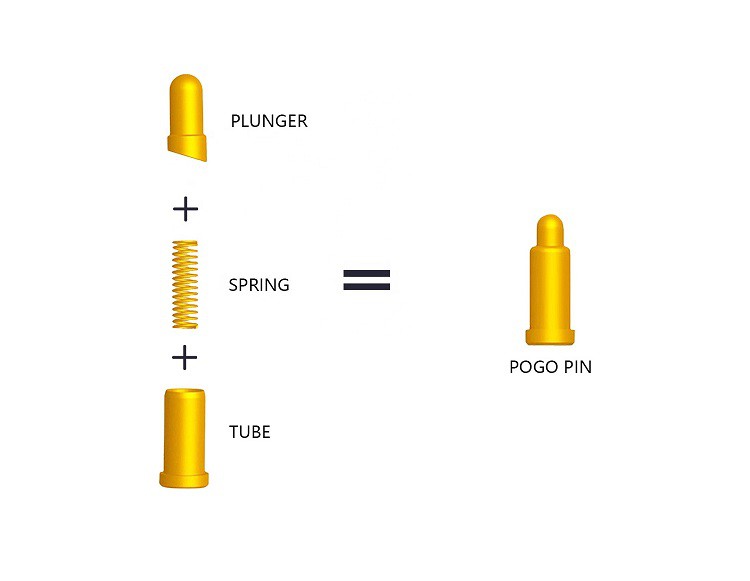

סיכת פוגו מורכבת מפיר מוליך ובתוכו קפיץ. הקצה מצופה בחומר מוליך כמו זהב על פני ניקל למניעת קורוזיה ולשיפור המוליכות. הקפיץ מספק את ה"הקפצה" שנותנת לסיכות פוגו את שמם, הנגזר מפוגו הדמות המצוירת הקופצת על מקל פוגו.
כאשר סיכת הפוגו נלחצת על כרית או סיכה על לוח מעגלים, הקפיץ נדחס, והקצה המוליך יוצר מגע. הקפיץ מפעיל כוח קבוע כדי לשמור על חיבור אמין, תוך שהוא מאפשר גם שינוי מסוים בגובה או מישור בן הזוג. כאשר אינו משודך, הקפיץ נסוג ומושך את הקצה בבטחה בחזרה לתוך בית הסיכה.
היתרונות של סיכות פוגו
פיני פוגו מציעים מספר יתרונות על פני סוגי מחברים אחרים:
- התנגדות מגע נמוכה עקב ציפוי זהב ולחץ קפיצים
- אין צורך בחיבור ידני/לא משודך
- סובלני ללכלוך, שמן ומזהמים אחרים
- יכול לפצות על אי יישור קל בין משטחי ההזדווגות
- חיי שירות ארוכים עם בלאי מינימלי לאחר מחזורי הזדווגות חוזרים
- עיצוב פשוט ללא מארזים נפרדים או מנגנוני נעילה
יישומים
כמה יישומים נפוצים המשתמשים במחברי פוגו פינים כוללים:
- בדיקת גופים שצריכים לבצע חיבורים זמניים למעגלים
- מתכנתים ליצירת אב טיפוס וייצור בנפח נמוך
- מגעי סוללה במכשירי צריכה
- בדיקות המשמשות לבדיקות במעגל ואיתור באגים

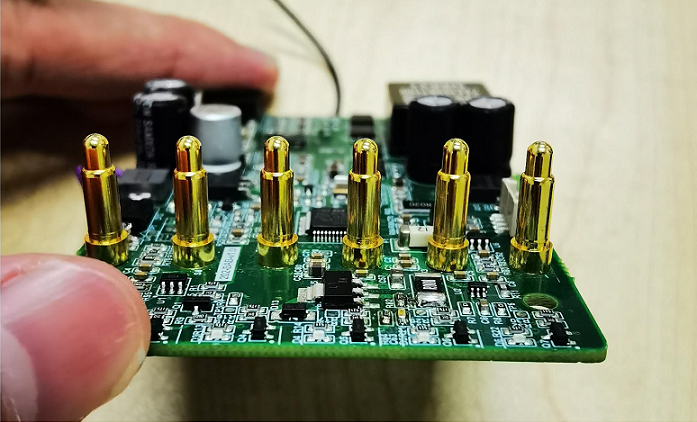

- חיבורים בין PCB במכשירים אלקטרוניים שבהם ייתכן שיהיה צורך להחליף לוחות לשדרוגים או תיקונים
פיני Pogo מספקים פתרון רב-תכליתי ואמין עבור חיבורים חשמליים זמניים וקבועים למחצה במגוון יישומים. העיצוב הקפיץ שלהם סופג שונות ועומד במחזורי הזדווגות חוזרים ונשנים, מה שהופך אותם למתאימים היטב ליישומי אב טיפוס, בדיקות ויישומי שירות.
