כבל מחבר טעינת זרם גבוה 15A-30A
דרישות טכניות מבניות:
1. המחברים כוללים שקעים זכר, נקבה וזכר. סוג המחבר הוא 2P, ומרווח הפינים הוא 4.2 מ"מ;
2. המבנה החיצוני של הראש הזכר כולל 4 חורי ברגים. דרישות הגודל מוצגות באיור למטה. העופרת הזכר תומכת בריתוך חוט סיליקון 18# AWG:
3. קצה הראש הנשי מיועד לכיסוי גומי, ואורך החלק האחורי של הראש הגומי אינו עולה על 5 מ"מ.
העופרת הנשית תומכת בריתוך של חוט סיליקון 18#AWG;

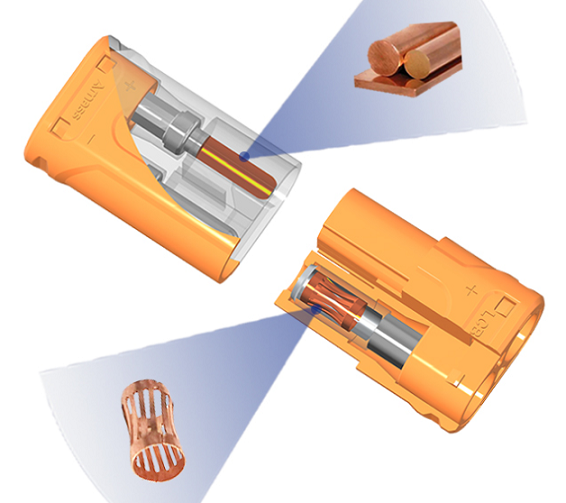

1. ראש נקבה 2. ראש זכר 3. מושב ראש זכר 4. מבנה החדרה נגד הפוך המתאים לראשי זכר ונקבה, ומסומן על מעטפת הפלסטיק פלוס
5. גודל מעטפת הפלסטיק למושב הזכר הוא כפי שמוצג באיור, וסוג הסיכה תומך גם בריתוך חוט סיליקון 18#AWG;
6. הטווח הנדרש של כוח ההחדרה: כוח החילוץ 1~2 ק"ג, כוח ההחדרה 2~4 ק"ג;
אורך כולל פחות או שווה ל-20 מ"מ דרישות טכניות חשמליות:
1. זרם רציף 12~15A, זרם מיידי 25~30A;
2. השתמש במתח של פחות מ-250V או שווה ל-250V, לעמוד במתח גדול או שווה ל-1500V;
3. התנגדות מגע קטנה או שווה ל-0.8mΩ, התנגדות בידוד גדולה או שווה ל-500MΩ;
4. פני השטח של חלקי הנחושת מצופים זהב 2U, וחיי השירות הם יותר מ-1000 פעמים;
5. תמיכה במד חוט עד 18# AWG;
6. טווח התנגדות טמפרטורה -25~120 מעלות;
7. מעכב בעירה דרגת UL94-VO, תואם RoHS;
זכר φ1,4 נחושת 6,2 נקבה חוט סיליקון זכר מושב 8,4
