כיצד לבחור נכון את סיכת ה-pogo test
כל מי שביצע אי פעם מדידה ובדיקה יודע שהנתונים המדויקים תלויים בתכנון וביכולות המדידה של מכשיר הבדיקה. אבל מעט אנשים יודעים שאיכות התכנון, תהליך הייצור, התאימות והמפרטים של ביצועים של קווי בדיקה ומחברים חשובים כמו מכשירי בדיקה. לאחר מכן, נתמקד בחמשת הקריטריונים הספציפיים לבחירה נכונה של חוטי בדיקה וסיכות פוגו קפיציות.
ראשית, בטיחות:
בדומה לדרישות אספקת החשמל, מובילי הבדיקה וסיכות הפוגו חייבים לעמוד בדרישות בטיחות מחמירות עקב מגע ישיר עם מתחים גדולים, במיוחד בהתאם לדרישות המתח והקטגוריה הבינלאומיות של IEC1010, כלומר CATI, CAT II, CAT III, או CATIV . דרישות אחרות של IEC1010 כוללות גם בדיקות חולפות, מתח עמידות דיאלקטרי, או בדיקה כדי לוודא שלמוצר יש בידוד מספיק ועומד בדרישות של זרם, מרווח חשמלי, אצבעון קפיצי מתכת חשוף ועמידות בפני פגיעות. מחטי בדיקה באיכות טובה, יחד עם ציוד מגן אישי חשוב כמו כפפות ומיגון עיניים, מהווים חלק מאמצעי ההגנה האישיים המוגדרים בתקן NFPA70E.
שנית, חוסן ועמידות:
מובילי בדיקה ומחברים איכותיים לא יסבלו מירידה בביצועים עקב חיכוך יומיומי כגון משיכה, לחיצה וניקב. לשני הקצוות של קו הבדיקה צריכים להיות נרתיקים מעוצבים היטב נגד מתח. אצבעון קפיץ הבדיקה צריך להיות מתכת מוקשה שיכולה לעמוד בחיבורים חוזרים ויכולה להעביר נתונים מדויקים בכל פעם.
בהשוואה לחומרים זולים, חוט נחושת בריליום רב-גדילי המיוצר במיוחד יכול לספק גמישות, עמידות לטווח ארוך, מוליכות מצוינת ודיוק. גורמים נוספים כוללים את איכות הריתוך הפנימית של פין הפוגו והמחבר וטווח הטמפרטורה של החומר.
שלישית, ביצועי עיצוב ואינדיקטורים:
חשוב מאוד שהעיצוב של אצבעון קפיץ הבדיקה וקליפס הבדיקה יהיה נוח או לא. משטח אחיזה נוח וקל לאחיזה עוזר להחזיק את המחט בחוזקה ביד, ומהדק קפיץ חזק מבטיח חיבור יציב. החיבור צריך להיות פשוט, וחלקים תואמים צריכים להיות מסוגלים להחליק יחד ללא מאמץ ללא לחץ. המגעים במחברים איכותיים צריכים להיות מחברי פליז מעובדים בציפוי ניקל או זהב, ולא רק פליז יצוק. השימוש במגעים מצופים זהב מספק דיוק ועמידות לחמצון, ובכך מספק חיבור עמיד, בטוח ואמין.
מדד העיצוב של קו הבדיקה ואצבעון הקפיץ צריך להיות עקבי עם מכשיר הבדיקה התואם. אם המדד קטן יותר ממכשיר הבדיקה, הערך האמיתי של המכשיר יקטן מאוד. לדוגמה, רוחב הפס של האוסילוסקופ הוא 100M, ורוחב הפס של מחט האוסילוסקופ התואמת הוא רק 50M, ואז האוסילוסקופ הופך ל-50M.
רביעית, יישומים בעלי ביצועים גבוהים:

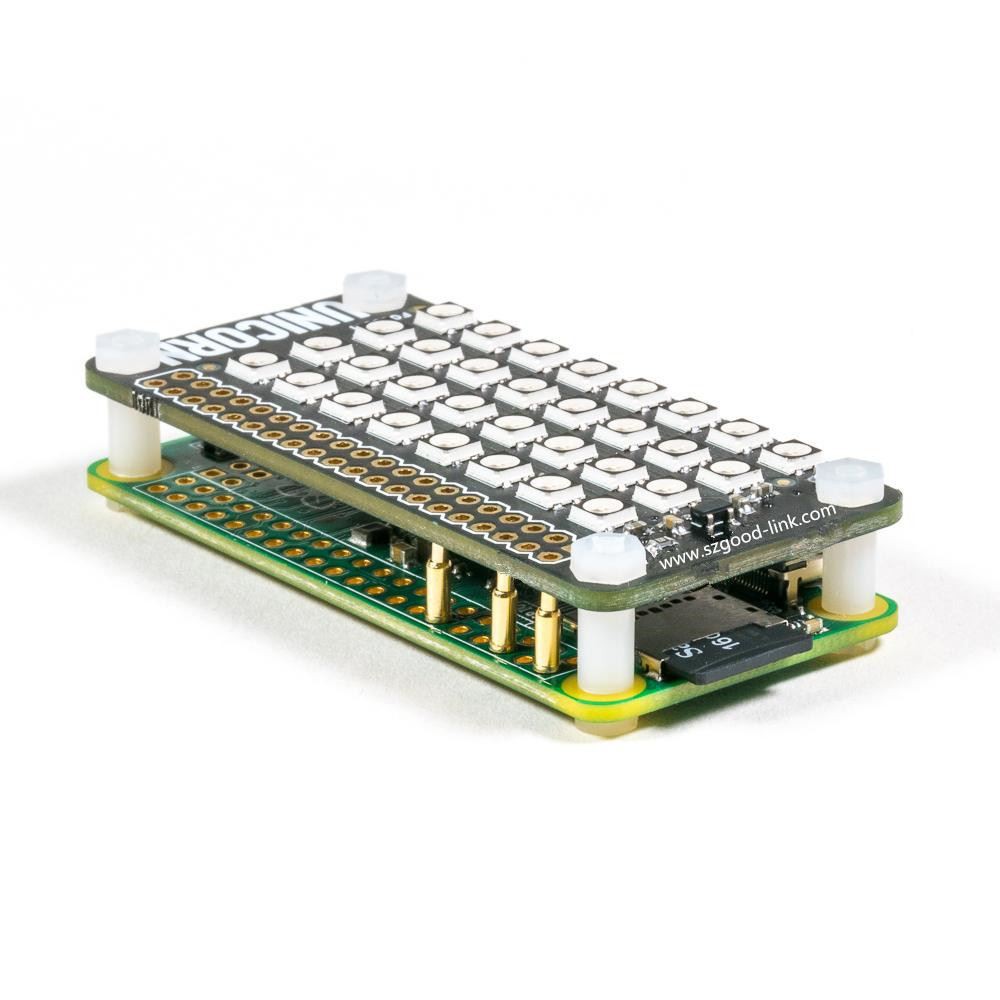

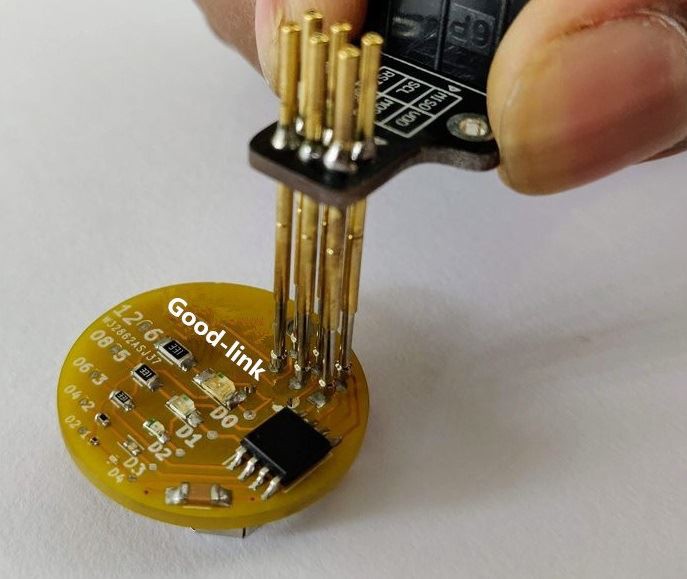

מסיכת פוגו קפיצית ומחט עדינה וקלת משקל לבדיקת מעגלים אלקטרוניים ועד לסיכת פוגו חדה מנירוסטה ומחט חזקה המתאימה לשימוש תעשייתי, עיצוב המחט לוקח כעת בחשבון את הצרכים של יישומים שונים. לדוגמה, מחטים חד-נקודתיות הן הצורה הנפוצה ביותר של מחטים. רוב המונים מספקים קו בדיקה חד-נקודתי, שהוא שימושי למדי עבור מגוון רחב של יישומי בדיקה. אצבעון קפיץ חד הוא כלי טוב יותר למדידת נקודות מגע קטנות מאוד על לוחות מעגלים בצפיפות גבוהה. למרות שהם ניזוקים בקלות, ניתן בדרך כלל לחידוד סיכות פוגו מחדש מכיוון שאין עליהם ציפוי.
המחט עם אצבעון קפיץ נשלף מחוברת לחוט נירוסטה בקוטר דק מאוד. פרט לקצה המחט, כל החוט מכוסה בשכבת בידוד כדי למנוע ממגע מקרי לגרום לקצר ולפגיעה בשבב. אצבעון קפיץ צבת וו מתאים לשמירה על החיבור במקום, דבר שנוח לתפעול ידיים. השתמש בקליפסי בדיקה בגדלים שונים לבדיקה קלה של שבבי IC. תפסי בדיקת IC הם כלים אידיאליים לבדיקה במספר פינים בשבב IC. הם מתאימים מאוד למציאת חוטי שבבים רבים. ניתן להשתמש במחטי SMD לבדיקת נקודות קבועות על לוחות הרכבה משטחים (SMD). סוג זה של בדיקה מצריך שימוש באצבעון קפיץ דק וחד מאוד לנקודות מגע על לוחות מעגלים קטנים מאוד, כגון מלחצי בדיקה מיני מסוג MINI GRIP-XB/100. מהדק המיקרו SMD נועד להדק את פיני הגובה העדינים על שבב ה-SMD. כבל מתאם BNC (כבל תיקון קצר עם חוטים קטנים) מקל על התקנת מחבר ה-RF מהמעגל לבדיקת אותות...
חמישית, מחבר חיבור קו בדיקה:
על פי התקנים, הבטיחות והצרכים בפועל, למחבר קו הבדיקה יש יישומים שונים ותקעים ושקעים סטנדרטיים. לדוגמה, לאוסילוסקופ יש מחבר BNC, למולטימטר מחבר בננה 4 מ"מ ולנתח הספקטרום מחבר מסוג N וכו'. ליישומים שונים יש מחברים שונים. על מנת להתאים זה לזה, הופיעו בשוק מתאמים שונים (צימוד). מתאם), מתאמים (מתאמים), כבלי מתאם, כבלי חיבור, כבלי ענפים וכו'.
לסיכום, אלו חמשת הקריטריונים הספציפיים לבחירה נכונה של קווי בדיקה וסיכות פוגו שתיארנו היום. לפי חמש הנקודות הללו, לכולם יש גם הבנה עמוקה יותר של סיכות פוגו.
