POGO PIN תכנון ותהליך ייצור
כיצד לבחור PIN POGO מתאים
1. קוד PIN טוב של POGO צריך לעמוד בשלוש הנקודות הבאות:
(1)איכות אמינה
(2)ביצועים יציבים
(3)עמידה בדרישות.
המסירה בזמן של הזמנות הוא גם מאוד חשוב. עדיף ללכת ליצרן מחבר PIN POGO כדי לחקור. קנה המידה של המפעל, פתרונות מוצלחים, ציוד עיבוד, כושר ייצור וקיבולת מו"פ, כולם משפיעים ישירות על איכות המוצר, קיבולת האספקה והתמיכה הטכנית. Zhongzhengtian יש יתרונות בתוכנית העיצוב, עלות הייצור ההמוני, ואת קיבולת המסירה של סחורות בתעשייה. ברוכים הבאים חברים לבוא למפעל לתקשורת.
PIN של POGO עוקב אחר שלושה, שלושה וארבעה עקרונות
1.40% מהבעיות נובעות מעיצוב
העיצוב של הקצה הקדמי אינו סביר, והקצה האחורי הוא חסר תועלת (לדוגמה, זרבובית thimble הוא גבוה יותר מאשר מישור פלסטיק, מרווח מחט PIN הוא לא סדיר, וכו ').
2.30% מהבעיות נובעות מתקשורת
בשלב המוקדם, התקשורת של דרישות טכניות שונות לא הייתה ברורה, והשימוש בפועל במוצר לא היה ברור, מה שהיה גם אחת הסיבות העיקריות לבעיות תכופות (למשל RF thimble משמש כ- thimble של תיבת הטעינה, גובה העבודה בפועל אינו תואם את הציור, המרחק המרכזי אינו מאושר וכו '). להבין את הדרישות הפונקציונליות והיקף היישום של הלקוח, ויכול להמליץ באופן סביר יותר על המפרטים והפרמטרים של סיכת Pogo;
3.30% מהבעיות נובעות מהתהליך
להרכבת המוצר יש מספר נהלים, וה- POGO PIN ניזוק באופן בלתי הפיך עקב פעולה לא נכונה בתהליך הייצור (לדוגמה, הזרבובית פגומה, חפצים זרים בצינור, זריקת SMT וכו ').

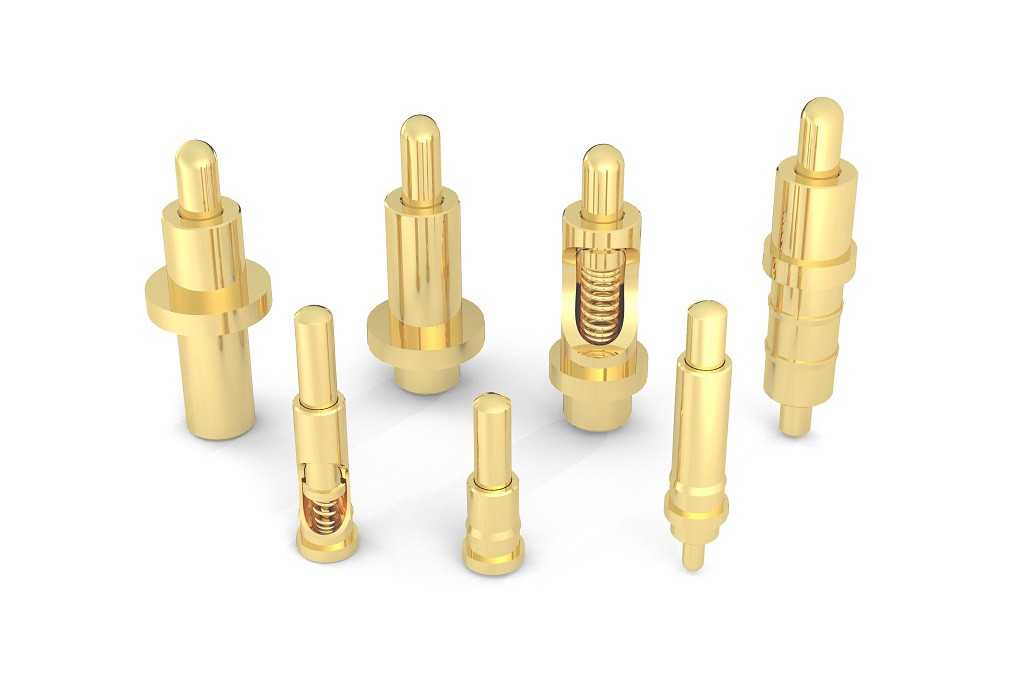

הקדמה בסיסית של PIN POGO

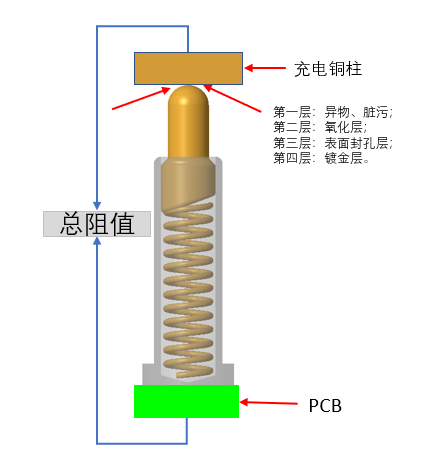

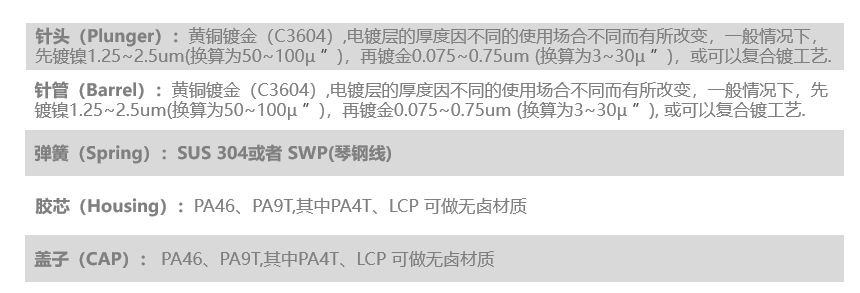

מדוע ל- POGO PIN יש מבנה משופע: החלק התחתון של הבוכנה של פין פוגו הוא בדרך כלל מבנה משופע. תפקידו של המבנה המשופע הוא להבטיח כי סיכת פוגו שומרת על המחט (בוכנה) במגע עם הדופן הפנימית של המחט (צינור) כאשר היא פועלת כך שהזרם בעיקר עובר דרכה. מחט מצופה זהב (בוכנה) ומחט (צינור) כדי להבטיח את היציבות והעכבה הנמוכה של פין פוגו.
מדוע קוד PIN של POGO משתמש במבנה ראש עגול? מכיוון שפין פוגו הוא בדרך כלל קטן יחסית, האלסטיות הנדרשת אינה כה חזקה. אם הוא משמש על בנק כוח או תאורה, האלסטיות היא ארבע או חמש מאות גרם או אפילו אחד או שניים קילוגרם. באופן טבעי, עדיף לעשות את זה שטוח. לראש השטוח יש שטח מגע גדול, וכוחו מספיק כדי לשבור את שכבת התחמוצת על משטח המגע כדי לגרום לה למגע מלא., רוב הראשים העגולים משמשים באוזניות Bluetooth TWS ושעוני צמידים חכמים. הכוח האלסטי המרבי אינו עולה על 150 גרם (הכוח האלסטי של תיבת הטעינה הוא בין 20-35 גרם), והכוח האלסטי של המגע בין המשטח למשטח יתפזר, ועמוד הנחושת בקצה האוזניות לא יישבר. שכבת התחמוצת אינה מספיקה, וכתוצאה מכך לא מספיק מגע ומגע לקוי. בשלב זה, אם נעשה שימוש במבנה ראש עגול כדי ליצור מגע מנקודה לפני השטח, הכוח האלסטי מתאסף על נקודה אחת, ובאופן טבעי המגע יהיה הרבה יותר מספיק.
פרמטר ביצועים/פרמטר ביצועים
פרמטרים מרכזיים של ביצועים
א. מתח עבודה: פחות מ-12 וולט DC
ב. זרם מדורג: 1.0 אמפר /פין
ג. טמפרטורת עבודה: -40°C עד 85°C.
ד. טמפרטורת אחסון: 25°C+/-3°C.
ה. לחות בסביבת העבודה: 10%R.H. עד 90% R.H.
ו. עמידות (חיים): 10,000 מחזורים.
ז. עכבת מגע: 200 mOhm מקסימום @working שבץ
(במהלך שבץ עבודה: 200mOhm/Max)
תהליך ייצור/制造工艺
שיטת הרכבת מוצרים

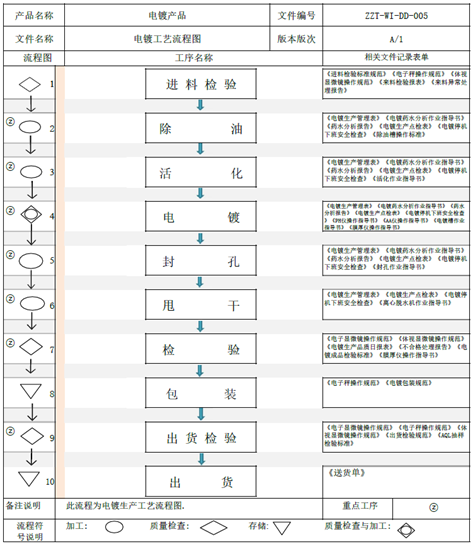

זרימת תהליך ציפוי חשמלי
אילו פרמטרים צריכים להיות מאושרים בעיצוב חזיתי
(1) אשר את המרחק מלוח ה- PCB למשטח המגע של עמוד הנחושת בקצה האוזנייה (כלומר, גובה העבודה של קוד PIN POGO).
(2) אשר את המרחק מלוח ה- PCB למשטח הפלסטיק של תיבת הטעינה (כלומר, הגובה המרבי של צינור המחט POGO PIN, אסור שצינור המחט יעלה על גובה זה).
(3) אשר את המרחק בין מרכז מחט ה-PIN למרכז המעגל
(ודא את גודל הכובע בעת הקשה מאוחר יותר, כדי למנוע הפרעות במהלך תיקון SMT).
(4) אשר את גודל לוח ה- PCB ואת השטח שמתחת ללוח
(ממוטב ומשופר עבור POGO PIN).
נ.ב.: הקוטר של לוח ה- PCB מומלץ להיות 1.6 מ"מ, ומומלץ להפוך את ה- thimble למבנה דרך הלוח כך שהאפקט יהיה טוב יותר ויש לו את היתרונות הבאים: (1) המדבקה מוצקה יותר; (2) שטח צינור המחט גדל, המחט נלחצת יותר, והמגע מספיק יותר.
מדוע יש לשקוע בתחתית המחט: אם היא נעשית שטוחה, הזרם ינוהל על ידי הקפיץ, שיש לו דרישות גבוהות על הקפיץ, והקפיץ כל כך דק עד שקל לשרוף אותו.
