הלחמה מזרימה והלחמת גלים בפרויקט סיכת פוגו
באופן כללי, מחברי Pogo Pin משתמשים בשתי שיטות הלחמה: הלחמה חוזרת והלחמת גל.
הלחמה חוזרת מתייחסת לצחצוח משחת הלחמה על פני הרפידות (רפידות מגע) של לוח ה-PCB. לאחר חיבור רכיב אלקטרוני אחד או יותר, הלחמה מתבצעת על ידי חימום בתנור זרימה חוזרת מרובת טמפרטורות כדי להשיג הדבקה קבועה.
המוצרים האלקטרוניים הדיגיטליים של היום מתפתחים בכיוון של אולטרה-קטן, אולטרה-עדין ואולטרה-דק. מרחב עיצוב המבנה הפנימי הופך יותר ויותר קומפקטי, פריסת עיצוב לוח ה-PCB הופכת יותר ויותר קומפקטית, מוצרי המסוף מתעדכנים מהר יותר ויותר, ונפח המכירות גדל. הוא הולך ועולה, והלחמת גלים והלחמה ידנית לא הצליחו לעמוד בפיתוח שלה. רק על ידי שימוש בטכנולוגיית הלחמה חוזרת ניתן לבצע ייצור תיקון SMT ברמת דיוק גבוהה, יעילות גבוהה ואיכותית. מחברי Pogo Pin נמצאים בשימוש נרחב במסופים ניידים אלקטרוניים לצרכן ומוצרים אלקטרוניים תעשייתיים בשל גודלם הקטן, אורך החיים הגבוה, הזרם הגדול, המראה היפה והעיצוב המבני הנוח שלהם למהנדסי תכנון.
מחברי Pogo Pin זמינים בשתי דרכים:

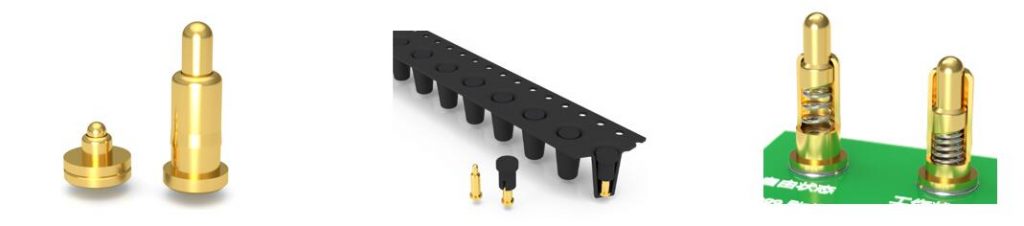

הראשון הוא סוג התיקון שטוח התחתון, אשר מותקן על פני השטח של כרית ה-PCB. אנו קוראים לזה טכנולוגיית הרכבה משטח SMT, כפי שמוצג להלן:

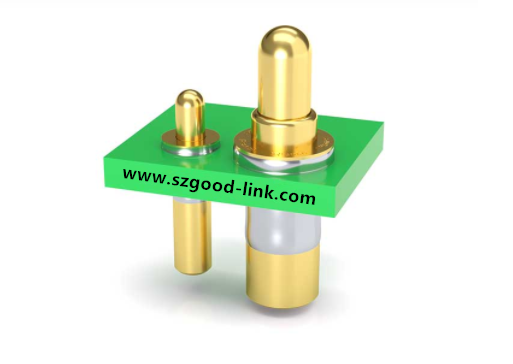

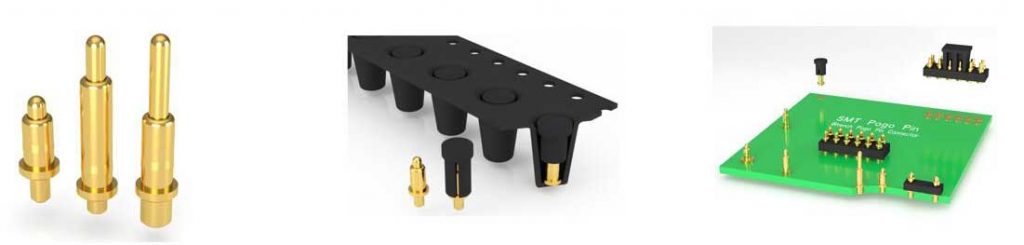

השני הוא הפין עם פין הזנב מוכנס לריתוך תיקון חור לוח PCB, אנו קוראים לזה ריתוך תיקון SMT plug-in, שהוא גם סוג של הלחמה חוזרת. מטרת השימוש בשיטה זו היא לשפר את כוח האחיזה של הרכיבים. זה מחובר חזק יותר ללוח ה-PCB. כפי שמוצג מטה:
2. הלחמת גל
הלחמת גל היא תהליך של הלחמת רכיבים עם הלחמה מותכת היוצרות פסגות גלי הלחמה. שיטה זו של הלחמה דורשת תחילה הכנסת פינים של רכיבים לתוך החורים של ה-PCB. הלחמת גלים מתאימה לרכיבים אלקטרוניים בעלי סיכה כבדה, אך לא לרכיבים אלקטרוניים בעלי משקל עצמי. הלחמה קלה מאוד וללא סיכות של רכיבים אלקטרוניים SMD.
