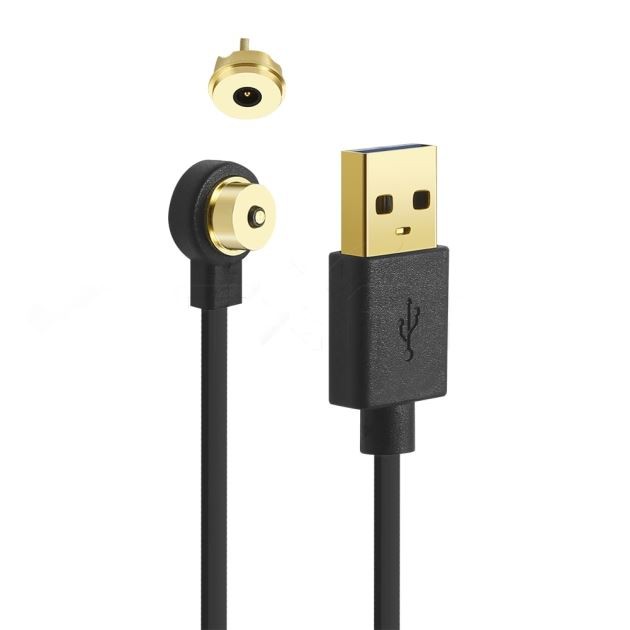

דרישות למגע מחבר פוגו פינים
ראשית, דרישות העיצוב של סוף הקשר:
הוא סוג לא סטנדרטי של איש קשר. הוא תוכנן בהתאם לדרישות הכבלים של המכונה השלמה. תחילה יש לקבוע את גודל קצה הפלאג-אין, צורת התקנת המוצר, שיטת המראה ומפרט הכבל. כאשר לא ניתן לקבוע את הכבל, העיקרון שיש לפעול לפיו הוא לתכנן את חור החיווט בהתאם למספר חלק המגע. חור החיווט חייב לעמוד בדרישות של חוטי חוטים גדולים. היחס בין קוטר חוט הליבה של החוט לקוטר הפנימי של כוס הריתוך הוא בדרך כלל 0.5-0.7; בעת חיבור חוט, עקרון העיצוב הוא שקוטר ליבת הכבל וחור החיבור של המגע צריכים להיות עקביים זה עם זה, והיחס בין קוטר חוט הליבה של החוט לקוטר הפנימי של הריתוך. חור הוא בדרך כלל 0.6-0.8.
שנית, הדרישות של טופס סיום יצירת הקשר:
במחבר פוגו פינים, המגע הוא חלק חשוב מהמחבר, ותפקידו העיקרי הוא העברת אותות. בתכנון המחבר, המגע מורכב משני חלקים: קצה ההזדווגות וקצה הזנב. קצה ההזדווגות מורכב בדרך כלל מחלקים אלסטיים וחלקים קשיחים כדי להבטיח את אמינות המגע בין תקע המחבר לשקע; קצה המגע יכול לממש את חיבור הכבל בין הציוד, החיבור בין הלוחות המודפסים, או הכבל החיבור בין הלוח ללוח משמש בחיבור הכבל. לקצה המסוף של המחבר יש סוג חוט ריתוך, סוג חוט מתכווץ וסוג ניקוב בידוד (IDC, סוג סלילה ללא הלחמה, בשימוש על לוח מודפס, צורות החיבור של מסוף המגע כוללות ריתוך ישר, ריתוך כיפוף, הרכבה על פני השטח, וסוג לחיצה ללא ריתוך.
