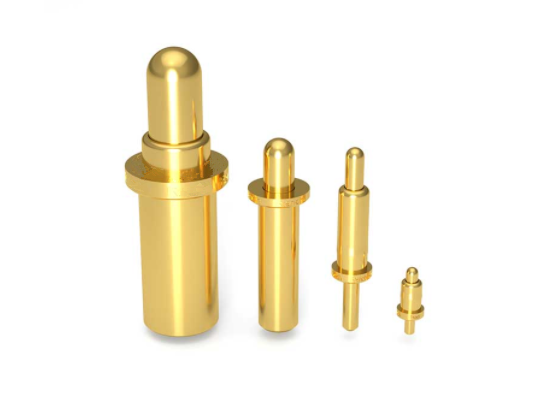

סיכת פוגו עמוסת קפיצי הטבילה
פיני חבילה כפולה בשורה (באנגלית: dual in-line package), הידועה גם כ-DIP package או DIP package, בקיצור DIP או DIL, היא שיטת אריזה למעגלים משולבים. צורת המעגל המשולב היא מלבן. ישנן שתי שורות מקבילות של סיכות מתכת בצד, הנקראות כותרות סיכות פוגו. ניתן להלחים רכיבים ארוזים ב-DIP לתוך חורים מצופים במעגל המודפס, או להכניס אותם לשקעי DIP.
סיכת פוגו עמוסת קפיצי הטבילה
לשבב ה-CPU ארוז DIP pogo pin יש שתי שורות של פינים שצריך להכניס לשקע השבב עם מבנה DIP. כמובן שניתן להכניס אותו ישירות למעגל עם אותו מספר חורי הלחמה וסידור גיאומטרי להלחמה. יש לחבר ולנתק שבבים ארוזים ב-DIP משקע השבבים בזהירות מיוחדת כדי למנוע נזק לפינים. צורות מבנה חבילת DIP הן DIP DIP קרמיקה רב-שכבתית, DIP DIP קרמית חד-שכבתית, DIP של מסגרת עופרת (כולל סוג איטום זכוכית-קרמי, סוג מבנה אריזת פלסטיק, סוג אריזת זכוכית קרמית הנמסה נמוכה) המתן.
סיכת פוגו עמוסת קפיצי הטבילה
חבילת ה-DIP הנפוצה תואמת את תקן JEDEC, והגובה (הגובה) בין שני הפינים הוא {{0}}.1 אינץ' (2.54 מ"מ). המרחק בין שתי שורות הפינים (מרווח שורות, מרווח בין שורות) תלוי במספר הפינים, הנפוץ ביותר הוא 0.3 אינץ' (7.62 מ"מ) או 0.6 אינץ' (15.24 מ"מ ). מרחקים פחות נפוצים אחרים הם 0.4 אינץ' (1{{20}}.16 מ"מ) או 0.9 אינץ' (22.86 מ"מ), וכמה לחבילות יש רווח של 0.07 אינץ' (1.778 מ"מ) ומרווח שורות של 0.3", 0.6" או 0.75 אינץ'.
חבילות ה-DIP-pogo pin בשימוש בברית המועצות לשעבר ובמדינות מזרח אירופה קרובות בערך לתקן JEDEC, אך משתמשות בגובה המטרי של 2.5 מ"מ במקום 0.1 אינץ' (2.54 מ"מ).
מספר הפינים בחבילת DIP הוא תמיד מספר זוגי. עם מרווח שורות {{0}}.3 אינץ', ספירות של 8 עד 24 סיכות משולבות, ומדי פעם נראות חבילות עם 4 או 28 סיכות. ספירת סיכות משותפת היא 24, 28, 32 או 40 אם השורה המרווח הוא 0.6 אינץ', וזמינות גם חבילות עם 36, 48 או 52 פינים. למעבדים כגון Motorola 68000 ו-Zilog Z180 יש ספירת פינים של 64, שהיא ספירת הפינים המקסימלית עבור חבילת DIP נפוצה.
