למה צריך לשים לב בעת הלחמת סיכות פוגו?
כמו רוב המחברים, לפינים של פוגו יש מידה מסוימת של עמידות בחום. חומרי ליבה וקפיצים סטנדרטיים אינם יכולים לעמוד בחום או בתהליך זרימת פח חד פעמי. אם אתם מתכננים לחזור על הפעולה, אנא פנו אלינו ואנו נסייע לכם לבחור את הבדיקה והחומר המתאימים ביותר לצרכיכם, כדי למנוע בעיות מעקב.

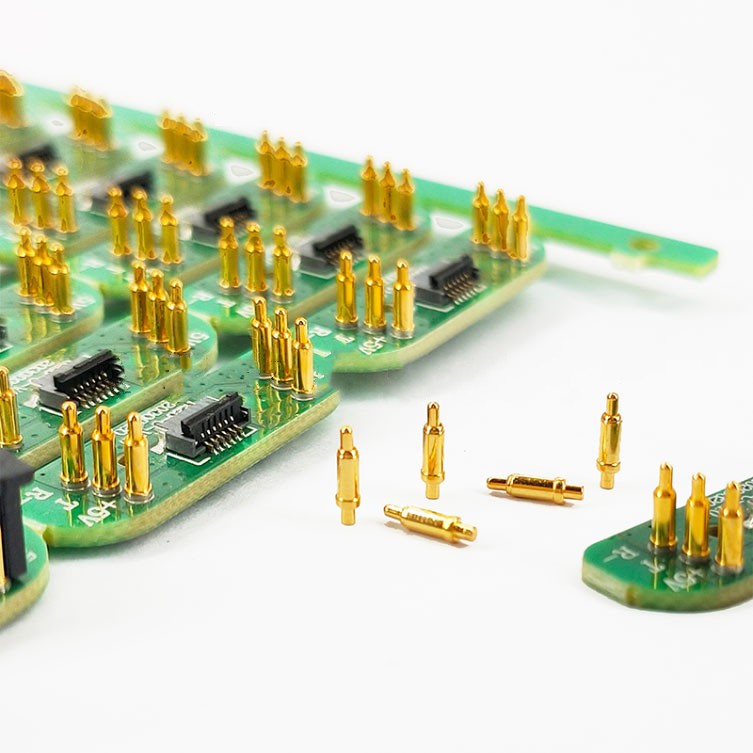

איך מעצבים גודל מעגלים (PCB) עבור מחבר פוגו פינים?
באופן כללי, מרחק הרדיוס של לוח המעגלים צריך להיות שמור יותר מ-{{0}}.3 מ"מ בקצה סיכת הפוגו, הרדיוס של משטח משחת ההלחמה צריך להיות שמור יותר מ-{{4} }.4 מ"מ עבור הטבעת הקמורה, ואורך קצה הזנב צריך להיות לפחות 0.4 מ"מ יותר מעובי המעגל. אבל כמובן, הנתונים שלעיל צריכים להתבסס על סובלנות פנימית סבירה ומינימום מרווח מחט בודד.
כיצד לתכנן מידות לוח מעגלים גמישים (FPC) עבור מחברי פוגו פינים?
זה לא שונה בהרבה מהמעגל הכללי. ההבדל הגדול ביותר הוא שלאחר ניכוי המעגל הגמיש, יש לשמור 0.1 מ"מ נוסף בזנב המחט הבודדת.
כיצד להתאים את גודל המעגל (PBC) להלחמת מחברי פוגו פינים?
עבור החלק שנמצא במגע עם משחת ההלחמה, יש לשמור רדיוס סיכת פוגו נוסף של 0.5 מ"מ.
