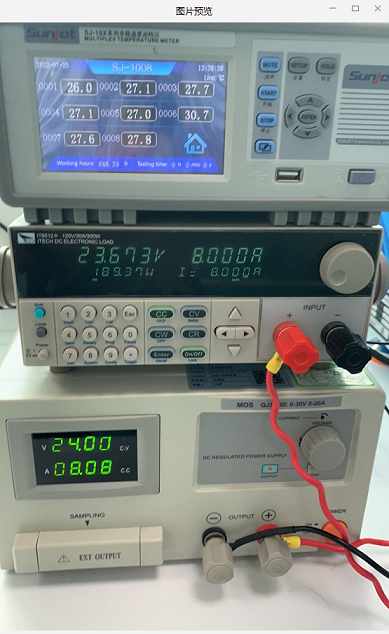

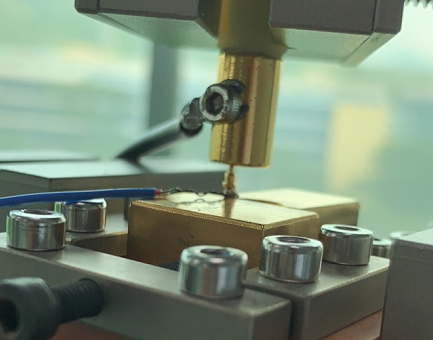

בדיקות פוגו סיכות עם זרם גבוה

זרם גבוה טעינת pogo pin זרם POGOPIN עד 15A

המפעל הוקם בשנת 2008, עם מחרטות אוטומטיות, מחרטות ועוד ציוד מתקדם, המתמחה בייצור ומכירה של פיני טעינה של פוגו, פיני סוללה, פיני אנטנה ועוד פינים ומחברים של פוגו. מגעים חזקים וביצועים יציבים.

ביצועי מוצר pogo pin

1.0 סקירה כללית

מפרט זה מגדיר את פרמטרי הביצועים ודרישות הבדיקה של ה-pogo pin.

2.0 דרישות

2.1 מידות

הממדים הכוללים חייבים להתאים לדרישות שרטוט המוצר.

2.2 חומרים וציפוי אלקטרוני

הגוף הוא מסגסוגת פליז, מצופה ניקל 50u" מצופה זהב 1-3 u".

הבוכנה היא מסגסוגת פליז, מצופה ניקל 50u" מצופה זהב 1-3 u".

הקפיץ עשוי פלדת אל חלד מצופה זהב.

3.0 פרמטרים

3.1 זרם עבודה מתמשך: 1.5א

3.2 מתח עבודה: נמוך מ-12v@25 מעלות

3.3 חיי שירות: 10000 פעמים

3.4 מדחום עבודה: -25 מעלות -75 מעלות 90 אחוז rhmax

3.5 טמפרטורת אחסון: -40 מעלות -85 מעלות 90 אחוז rhmax

4.0 מאפייני חשמל

4.1 התנגדות מגע התנגדות המגע בנקודת העבודה היא<25mohm>

4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m

4.3 עמידה במתח 500ac 1 דקה, זרם דליפה גדול 0.3ma

5.0 מאפיינים מכניים

5.1 כוח רגיל נקודת העבודה גדולה מ-60gf

5.2 כוח אחיזה 1 ק"ג/סיכה

5.3 עמידות פי 10,000 כוח הקפיץ נשמר בטווח

5.4 התנגדות לרטט 10 ~ 500 הרץ תדר רטט למשך 15 דקות, משרעת 1.2 מ"מ, לא יותר משנייה. כיבוי, עכבת מגע<>

6.0 ביצועים סביבתיים

6.1 הלם תרמי -40 מעלות 30 דקות.85 מעלות /30 דקות.100 מחזורים, עכבת מגע<100mohm without="" appearance="">

6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100 מוהם, עכבת מגע<100mohm, no="" appearance="">

6.3 בדיקת ריסוס מלח לתמיסת מלח של 5 אחוז אין חלודה במשך 24 שעות.

6.4 בדיקת יכולת הלחמה 230±5 מעלות ±1 שניות שיעור כיסוי ריתוך רטוב של יותר מ-95 אחוז.
