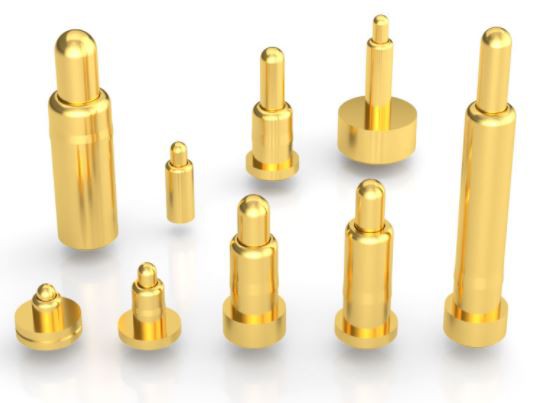

טכנולוגיית ציפוי אלקטרוניקה מעולה Pogo Pin בציפוי רודיום
ישנם תהליכים וחומרי ציפוי אלקטרוניים רבים. ציפוי זהב הוא טכנולוגיית העיבוד והחומר הנפוצים ביותר שלנו, אך ציפוי פלדיום, ציפוי רודיום וציפוי רותניום עדיפים על ציפוי זהב.
ציפוי זהב ציפוי זהב משתמש בזהב אמיתי, גם אם הוא מצופה רק בשכבה דקה, זה כבר מהווה כמעט 10% מעלות המעגל כולו. ציפוי זהב משתמש בזהב כשכבת הציפוי, אחד הוא כדי להקל על ריתוך, והשני הוא כדי למנוע קורוזיה; אפילו אצבעות הזהב של מקלות הזיכרון שהיו בשימוש כבר כמה שנים עדיין נוצצות.
יתרונות: מוליכות חזקה, עמידות חמצון טובה, חיים ארוכים; ציפוי צפוף, עמיד יחסית ללבוש, משמש בדרך כלל באירועי ריתוך וסתימה. חסרונות: עלות גבוהה יותר וחוזק ריתוך ירוד.
2. זהב כימי/טבילה זהב כימי ניקל טבילה זהב (ENIG), הידוע גם בשם כימי ניקל זהב, טבילה ניקל זהב, בקיצור לזהב כימי וזהב טבילה. טבילה זהב היא שיטה כימית, שכבה עבה של סגסוגת ניקל-זהב בעלת תכונות חשמליות טובות עטופה על פני הנחושת ויכולה להגן על ה-PCB לאורך זמן. עובי התצהיר של שכבת הניקל הפנימית הוא בדרך כלל 120 ~ 240 מיקרומטר (כ-3 ~ 6 מיקרומטר), ועובי התצהיר של שכבת הזהב החיצונית הוא בדרך כלל 2 ~ 4 מיקרומטר (0.05 ~ 0.1 מיקרומטר). זהב טבילה יכול לאפשר ל-PCB להשיג מוליכות חשמלית טובה במהלך שימוש ארוך טווח, ויש לו גם סובלנות סביבתית ממה שאין לתהליכי טיפול משטח אחרים.
יתרונות:
א. פני ה-PCB המטופלים בזהב שטוחים מאוד ובעל קו-מפלאריות טובה, המתאימה למשטח המגע של הכפתור.
ב. לזהב טבילה יש יכולת הלחמה מצוינת, וזהב יימס במהירות לתוך ההלחמה המותכת ליצירת תרכובת מתכת. חסרונות: התהליך מסובך, ויש לשלוט בקפדנות על פרמטרי התהליך כדי להגיע לתוצאות טובות. הדבר הבעייתי ביותר הוא שלמשטח ה-PCB שטופל בזהב קל לייצר יתרונות דיסק שחור, מה שמשפיע על האמינות.
3. בהשוואה לניקל וזהב, ל-ENEPIG יש שכבה נוספת של פלדיום בין ניקל לזהב. בתגובת השקיעה של החלפת זהב, שכבת הפלדיום ללא חשמל תגן על שכבת הניקל ותמנע אותה. קורוזיה מוגזמת של הזהב החלופי; פלדיום מוכן לחלוטין לזהב הטבילה תוך מניעת קורוזיה הנגרמת מתגובת ההחלפה. עובי התצהיר של ניקל הוא בדרך כלל 120 ~ 240 מיקרון (כ-3 ~ 6 מיקרומטר), עובי הפלדיום הוא 4 ~ 20 מיקרון (בערך 0.1 ~ 0.5 מיקרומטר); עובי התצהיר של זהב הוא בדרך כלל 1~4μin (0.02~0.1μm). יתרונות: יש לו מגוון רחב של יישומים. יחד עם זאת, ניקל-פלדיום-זהב שקוע יחסית בזהב, מה שיכול למנוע ביעילות בעיות אמינות חיבור הנגרמות על ידי פגמים בדיסק שחור. חסרונות: למרות שזהב ניקל פלדיום יש יתרונות רבים, הפלדיום הוא יקר ומהווה משאב נדיר. יחד עם זאת, כמו Immersion Gold, דרישות בקרת התהליך שלה הן קפדניות.
התכונות הכימיות של הרודיום יציבות יחסית, וקשה להגיב עם גז גופרתי ופחמן דו חמצני באוויר. בטמפרטורת החדר הוא אינו מסיס בחומצה חנקתית ובמלחיה, ואף אינו מסיס במים. הוא יציב יותר לאלקאליים חזקים שונים, אך הרודיום מסיס בחומצה גופרתית מרוכזת. התכונות הפיזיקליות של הרודיום טובות יחסית. בנוסף לעמידות טובה לבלאי ומוליכות חשמלית, יש לו יכולת השתקפות יוצאת דופן, ומקדם ההשתקפות שלו יכול להגיע ל-80% (כסף הוא 100%), והוא יכול להישאר ללא שינוי לאורך זמן. לכן, הוא משמש לעתים קרובות כציפוי נגד שינוי צבע כסף. לאחר הבדיקה, ציפוי הרודיום 0.1um יכול להגן על ציפוי הכסף מפני שינוי צבע למשך מספר שנים. לציפוי הרודיום התנגדות נמוכה מאוד למגע וקשיות גבוהה, ולכן הוא משמש לרוב כציפוי לנקודות מגע.
ביצועי הריתוך של רודיום אינם טובים במיוחד, מכיוון שהלחץ הפנימי של הציפוי גדול יחסית. טכנולוגיית ציפוי רודיום החלה להיות בשימוש בארצות הברית בשנת 1930, אך היא שימשה בעיקר לציפוי דקורטיבי. מאוחר יותר, עם ההתפתחות המהירה של תעשיית האלקטרוניקה, ציפוי הרודיום מילא תפקיד חשוב במניעת שינוי צבע הכסף ונקודות מגע חשמליות. בשנים האחרונות, ציפוי רודיום הפך לפופולרי יותר בתעשיית ציפוי האלקטרוניקה של תכשיטים. חילול שכבת רודיום על פני השטח של תכשיטי כסף יכולה למנוע שינוי צבע כסף. המחיר זול, והוא יכול להראות גם מרקם דמוי פלטינה. מכיוון שצפיפות הרודיום קטנה בהרבה מזו של פלטינה, העלות של ציפוי רודיום מעט נמוכה מזו של ציפוי פלטינה.
