אנטנת אוזניות בלוטות' TWS
הסיבה הגדולה ביותר לכך שאוזניות בלוטות' כל כך פופולריות היא שהן אלחוטיות ונפטרות מהכבלים של כבלי אוזניות קוויים. אוזניות בלוטות' משדרות אותות דרך גלי רדיו, ולכן עיצוב האנטנה חשוב מאוד. מאמר זה מציג בקצרה את סוגי האנטנות הנפוצים המשמשים במוצרים דיגיטליים כף יד.
1. אנטנת PCB.
אנטנת ה-PCB היא אנטנה המורכבת ישירות מרדיד נחושת על לוח מעגל ה-PCB, שיש לה את היתרונות של עלות נמוכה, יציבות אצווה גבוהה וללא איתור באגים בייצור. החיסרון הוא שהוא מתאים רק לפס תדרים בודד, ומכיוון שהוא מורכב מרדיד נחושת PCB, מיקום האנטנה מוגבל יחסית. בנוסף, אנטנת ה-PCB דורשת בדרך כלל שטח מרווח ראש גדול, וגם גודל האנטנה עצמה גדול. אנטנות PCB נמצאות בשימוש נרחב במחשבים ניידים, קופסאות טלוויזיה וכו'. אנטנות PCB באוזניות Bluetooth מוצגות באיור הבא:
2. אנטנה קרמית.
האנטנה הקרמית היא אנטנה ממוזערת המתאימה למכשירי בלוטות'. הוא תופס מקום קטן ויש לו ביצועים טובים. יש לו רוחב פס צר וקשה להשיג מספר פסי תדרים. זה יכול לשפר ביעילות את האינטגרציה של לוח האם ולהפחית את ההגבלה של האנטנה על זיהוי.; יש לייבא את העיצוב בתחילת הגדרת הלוח. אנטנות קרמיות מחולקות לאנטנות קרמיות בלוק ואנטנות קרמיות רב-שכבתיות:
אנטנת בלוק: כל הגוף הקרמי מושחת בטמפרטורה גבוהה ואז החלק המתכתי של האנטנה מודפס על פני הבלוק הקרמי.
אנטנה רב-שכבתית: הירי מאמצת את שיטת הירי המשותף בטמפרטורה נמוכה כדי לומר שהקרמיקה הרב-שכבתית מוערמת ומיושרת ולאחר מכן מרוסנת בטמפרטורה גבוהה, כך שניתן להדפיס את מוליך המתכת של האנטנה על כל שכבה דיאלקטרית קרמית בהתאם לדרישות העיצוב, כך שהוא יכול להקטין ביעילות את גודל האנטנה, ויכול להשיג את המטרה של הסתרת האנטנה.
מכיוון שהקבוע הדיאלקטרי של הקרמיקה עצמה גבוה מזה של לוח המעגלים של ה-PCB, השימוש באנטנה קרמית יכול להפחית ביעילות את גודל האנטנה תוך הבטחת ביצועי האנטנה. החיסרון של אנטנות קרמיות הוא שיש להן בעיות עקביות, הן גדולות, והן מוגבלות גם כשהן מוצבות. אנטנות קרמיות הן הנפוצות ביותר במוצרי IoT, כגון אנטנות GPS ואנטנות בלוטות'.

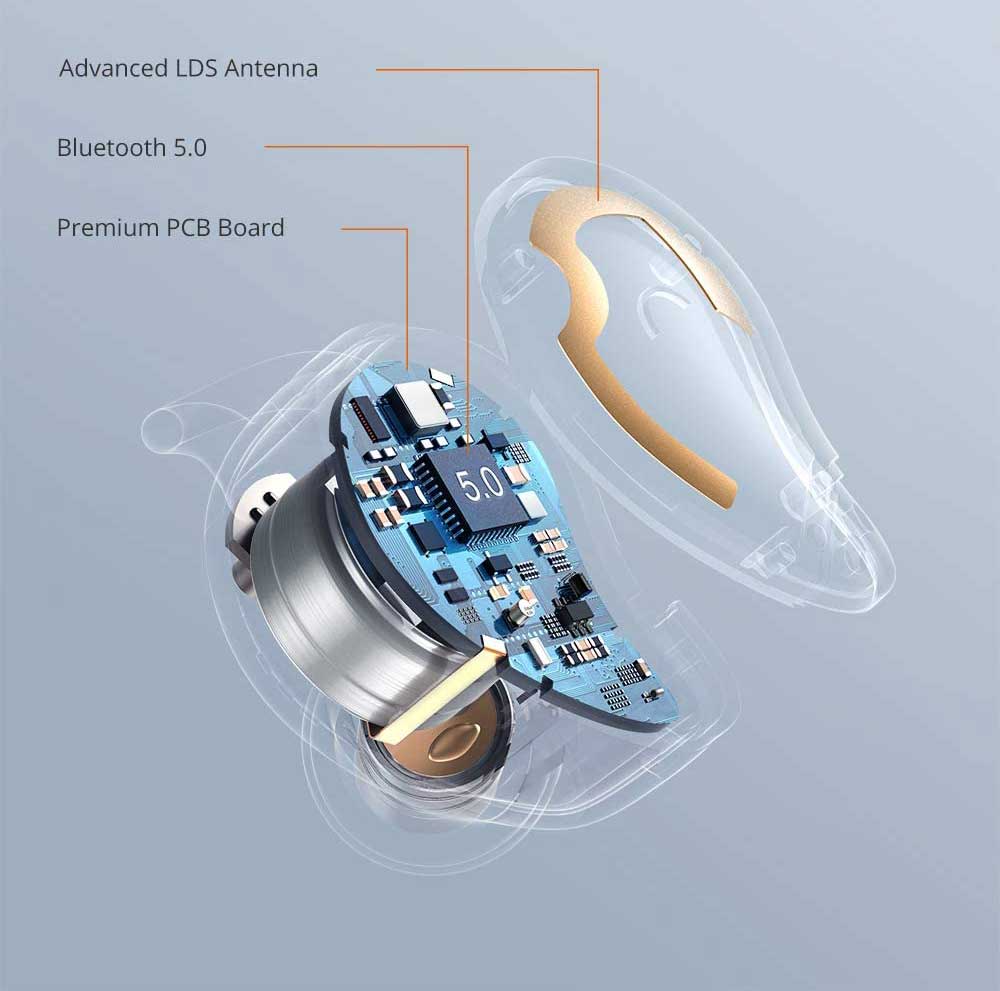

3. אנטנת LDS.
טכנולוגיית אנטנת LDS היא טכנולוגיית לייזר-ישירה-מבנה, המשתמשת במחשב כדי לשלוט בתנועת הלייזר לפי מסלול התבנית המוליכה, ומקרינה את הלייזר על מכשיר הפלסטיק התלת מימדי היצוק. בתוך כמה שניות, תבנית המעגל מופעלת. העיקרון שלו דומה לאנטנת PCB, ההבדל הוא ש-LDS משתמש בצורת האנטנה כדי להקרין לייזר על מעטפת פלסטיק, ובציפוי אלקטרוני ליצירת אנטנת מתכת תוך מספר שניות. החיסרון הגדול ביותר של אנטנת LDS הוא העלות הגבוהה והתהליך המסובך. היתרון הגדול ביותר הוא שניתן למקם את האנטנה ישירות על גב המעטפת כך ששטח המרווח של האנטנה גדול ויעילות האנטנה גבוהה. כיום הוא נמצא בשימוש נרחב בסמארטפונים מתקדמים, שעונים/להקות חכמים ואוזניות בלוטות'.
