פין פוגו לטעינת אוזניית TWS
אנשי הקשר המתכתיים בקופסת הטעינה של TWS נקראים באנגלית Pogo Pin. בפרק זה נדבר על עיצובו של הטימבל. חלק מהיצרנים שמים אותו על לוח קטן בלבד, ורובם עדיין מצטרפים ישירות ללוח האם. בקופסת הטעינה של אוזניות TWS, ראינו תבשילים של מפרטים שונים, כולל 2, 3, 5 וכן הלאה. אז למה משמשים הטמבלים האלה?

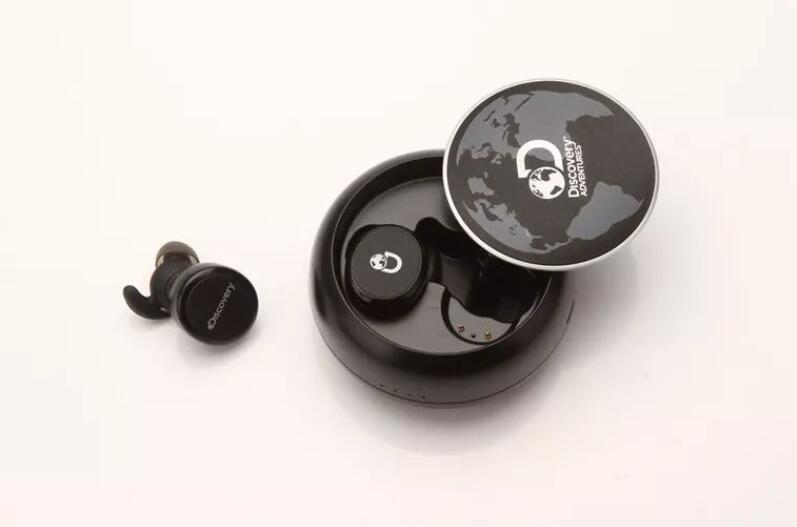

שתי סיכות פוגו נטענות
העיצוב הנפוץ ביותר בשוק, יכול לענות על הצרכים הנוקשים של טעינת אוזניות TWS. שני ה-thimbles הם חיוביים ושליליים, בהתאמה, ומשמשים להעברת העוצמה של תא הסוללה של תיבת הטעינה TWS לאוזנייה.
העיצוב של שלושה סיכות פוגו הוא גם נפוץ יותר. עיצוב הפתרון משמש לתקשורת בין קופסת האוזניים לאוזנייה. קופסת האוזניות יודעת את מצב הטעינה של האוזנייה, תואמת את הקוד ומבינה את מצב האוזנייה. לבדיקת פס ייצור, ניתן להשתמש בממשק MicroUSB/USB-C בקופסת האוזניות ובציוד בדיקה אוטומטי כדי לבדוק את האינדיקטורים המקיפים של האוזניות.
עיצוב זה של חמישה thimbles לוקח בחשבון את שתי המטרות לעיל ויש לו פונקציות נוספות. סוג זה של עיצוב ניתן לראות רק באוזניות Bluetooth TWS מתקדמות, שהן נדירות יחסית. בנוסף לדרישות של שלושה thimbles עבור עיצוב ערכת ובדיקת פס הייצור, זה יכול לשמש גם עבור פונקציות כגון העברת נתונים באחסון הפנימי של האוזניות, ושדרוג הקושחה של האוזניות.
