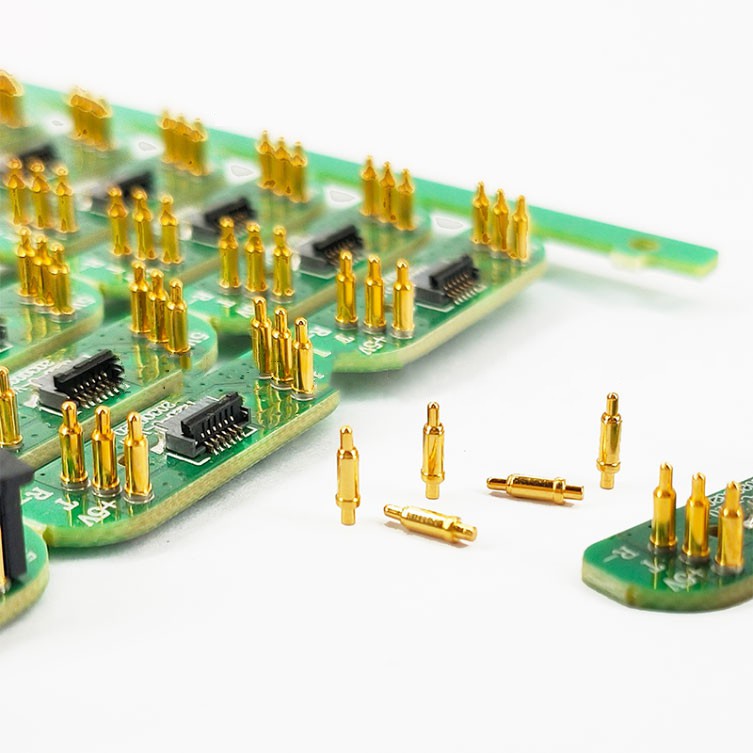

כיום, לאינספור מכשירים אלקטרוניים כמו סמארטפונים, טאבלטים, מדי סוכר וכדומה יש דרישות גודל מחמירות יותר ויותר, והפנים הולך ומתהדק, כך שלא נשאר הרבה מקום למחברים. אז ככל שהמחבר קטן יותר, כך הוא נהיה חשוב יותר. מגמה זו ניכרת גם בתחומי ההגנה והחלל, כמו בלוויינים, טילים מונחים ומערכות אוויוניקה, בהן ניתן לעמוד בדרישות הקומפקטיות רק באמצעות מחברים "מיניאטוריים". ככל שהביקוש למחברים קטנים יותר ממשיך לעלות, מהנדסי עיצוב עומדים בפני סט חדש של אתגרים. הם כבר לא יכולים להכניס את עיצוב המחבר לשלבים האחרונים של הפרויקט. מחברי מיקרו דורשים מחשבה מוקדמת. זה דורש מהמעצבים לצפות מגוון גורמים כמו אריזה, עמידות, יכולת נשיאת זרם והחלפה.
שבעה כיוונים של עיצוב מחברים מיניאטוריים
1. שקול מחברים בשלב מוקדם בתכנון
"מהנדסים נוטים להיות כל כך ממוקדים בתכנון המערכת הכוללת שהם שמים את המחבר ממש בסוף העיצוב", אמר מיטש, מנהל הנדסת פיתוח המוצר שלנו. "הם חושבים שהמחבר פשוט, אז הם יכולים לשים את ה-To בשלב הסופי. ואז הם נתקעים עם העיצוב שלהם". הוא ראה יותר מדי סיפורים של מעצבים הממהרים לעצב מחברים בשלבי העיצוב האחרונים. הוא אמר לנו שבמקרים רבים, מעצבים בסופו של דבר צריכים לבחור מחברים לא סטנדרטיים כדי להשלים את העיצוב, מה שלא רק מגדיל את העלויות אלא גם מעכב את זמני האספקה. על מנת להימנע מבעיות מסוג זה, מומחים רלוונטיים ממליצים לשקול את המחברים בהם תשתמשו בשלב מוקדם בתכנון, ולאחר מכן לשמור להם מקום עיצובי ולעצב סביבם. "אין שום סיבה שתגידו 'קודם כל, תחליטו איזה מחבר אתם צריכים'", אמר מורלי, מהנדס פיתוח המוצר שלנו, "אבל אם כן, זה בעצם יחסוך להם הרבה זמן והרבה טרחה".
2. להבין את מגבלות המרחב
למרות שמחברים מיניאטוריים מלוח ללוח הם בדרך כלל בעובי של פחות מ-1 מ"מ, הם משמשים בדרך כלל גם ביישומים ארוזים היטב. כדי לטפל בבעיות אריזה פוטנציאליות, מעצבים צריכים לשקול עקבות מעגלים על ה-PCB, כמו גם חוטים נוספים המחוברים למחברים. "בגלל המגרש הקטן יותר, אתה צריך להפוך את העקבות והחוטים לצרים יותר", אמר מייק היגאשיקאווה, מנהל מוצר אזור מולקס. כמו כן, זכור שמחברים מסוימים (למשל: מחברי כבלים גמישים) מציעים אפשרות להעיף קדימה ואחורה. אתה צריך לשקול את שיטות ההיפוך האלה בעת תכנון המערכת שלך. לדוגמה, מחבר שהפוך לאחור עשוי להיות קשה לגישה אם יש רכיב נוסף בחזית ובגב. לבסוף, מעצבים צריכים גם להיות מודעים לכך שהתקני הרכבה על פני השטח אינם יכולים לפעמים להתמודד עם רכיבים קטנים יותר. במקרים מסוימים, הם צריכים חרירי ואקום חדשים כדי לפתור את הבעיות הללו.
3. גלה את כושר הטעינה הנוכחי
ככל שגודל המחבר פוחת, כך גם כושר הנשיאה הנוכחי של המחבר פוחת. בדרך כלל, מחברי מיקרו יכולים להתמודד בין 200mA ל-500mA, שזה בערך מחצית מהדירוג הנוכחי של מחברים גדולים יותר מלוח ללוח. כדי לפצות על יכולת נשיאת הזרם הנמוכה יותר, ייתכן שהמתכננים יצטרכו להגדיל את מספר המסופים.
4. קחו בחשבון את היציבות של חיבורים קטנים/מיקרו
"אני צריך לייעץ בנושא, לא רק בשלב התכנון אלא גם בתהליך ההרכבה כדי לשמור עליהם מפני נזקים". מורלי, מומחה בתכנון מיקרו מחברים ביישומי RF, נזכר שבתכנון שלו ליישומי צבא, בחלל, מחצית מהמחברים הושמדו בשלב הבדיקה.
אי נטילת הנושא ללב מלכתחילה עלול להגדיל את העלויות, אמר. מחברים פגומים דורשים תצורה מחדש, שיפוץ וסימון. אולי אפילו יהיה צורך במחברים יקרים יותר, הניתנים להחלפה בשטח, להחלפה, ושינוי כזה יכול להוסיף עוד שבוע או שבועיים לזמן התכנון.
"יש לציין שתמיד תעדיפו את המחברים הקיימים, ואם המחברים הללו אינם תואמים לעיצוב שלכם, שקול לעצב משלכם, מה שיכול לחסוך לכם הרבה זמן", אמר מורלי.
5. שקול החלפה קלה
אם החלק החיצוני של המוצר סגור, אז אתה צריך מחברים שניתן להחליף מבחוץ. אחרת, תצטרך לבצע עבודת הלחמה.
"ככל שאתה עושה את זה יותר, אתה מיומן יותר במיומנויות כמו ריתוך, אבל כך הסיכון לנזק לכל המערכת גבוה יותר", אמר מורלי.
6. הבן את הדרישות הפונקציונליות של המחבר
ספקים צריכים שהלקוחות יביעו את צרכיהם במלואם, אחרת, הם עלולים לא להבין את צרכי הלקוחות. זה חשוב במיוחד כאשר יש צורך לייצר מחברים מותאמים אישית.
"ניסוח מדויק של הדרישות של המחבר הוא קריטי", אומר סטורי. "אם זה לא ברור או מושמט, אנחנו מסתכנים בהחמצה של דרישות מפתח לעיצוב."
7. קחו בחשבון מתח מכני
טמפרטורה, זעזועים ורטט יוצרים כולם מתח בין ממשקים ומעגלים. מומחים מציעים שתבחרו במחברים שימנעו את ההשפעות של כוחות אלו.
"ראיתי חיבורי הלחמה שנשברו לחתיכות על כמה לוחות PCB", אמר מורלי. "כאשר מחבר מחובר בחוזקה ללוח או למבנה החיצוני, הוא צריך לעמוד בפני כוחות ההלם והרעידות, אחרת יתכנו סדקים".
מורלי ממליץ למהנדסים להשתמש במערכת מחוברת כדי למזער את הצטברות הלחץ בין מבנה ההרכבה ונקודות החיבור. "יש מספר ספקים שמציעים מערכות כאלה", אמר. "מעצבים צריכים לשים לב לכך היטב."

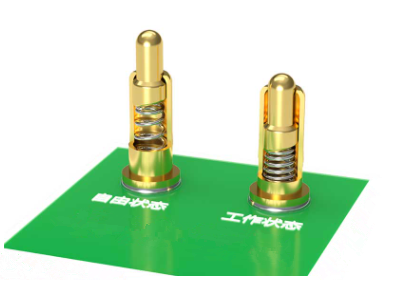

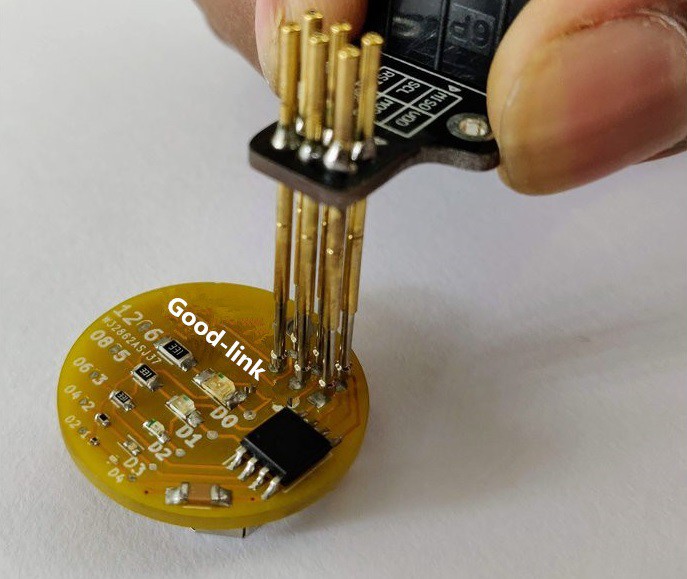

ספקי יצרני מחברי pogopin - Shenzhen ZZT Precision Electronics Co., Ltd.

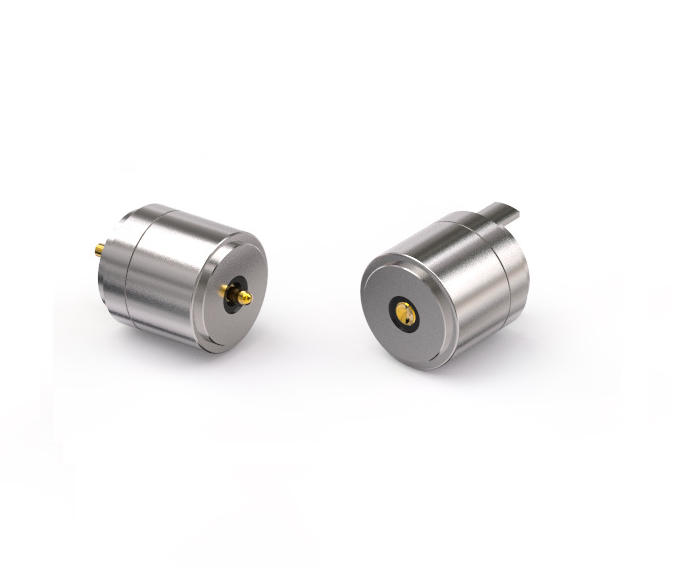

נוסדה בשנת 2007, זהו מפעל היי-טק עם חיבור מדויק כגורם המוביל ופיתוח טכנולוגי כליבה, המשלב מו"פ, ייצור ומכירות. המוצרים העיקריים שלנו הם POGO PIN, POGO PIN מחבר, מחבר מגנטי, כבל נתונים לטעינה מגנטי ומחבר ספיחה. המוצרים שלנו נמצאים בשימוש נרחב בלבוש חכם, תקשורת ניידת, מצלמות דיגיטליות, מכוניות, ציוד רפואי ותחומים אחרים.
